Caractéristiques techniques

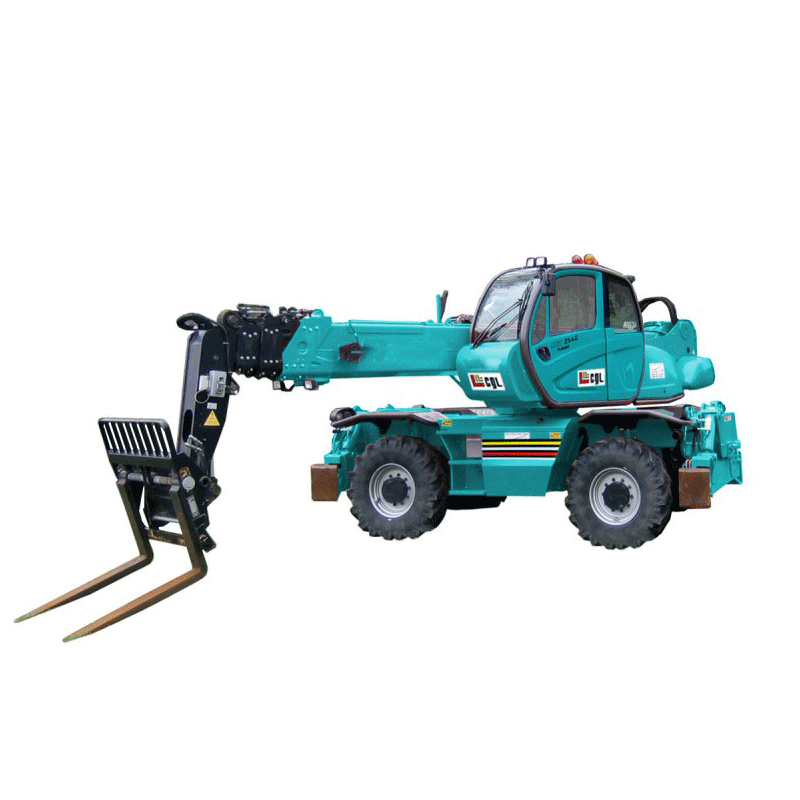

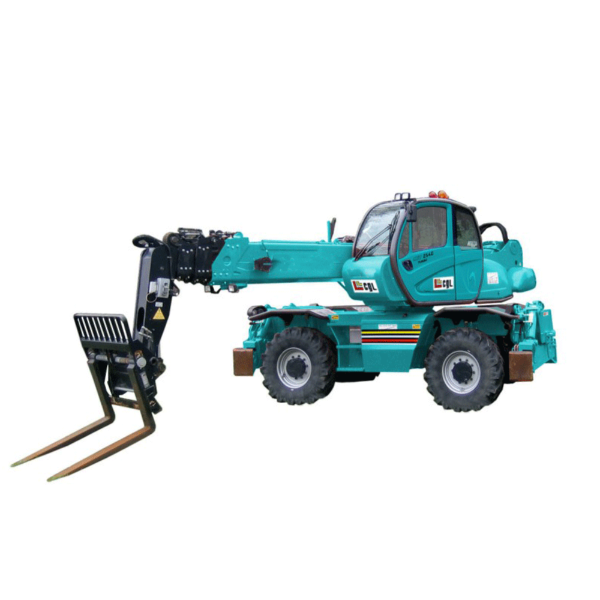

MRT 2540 |
|
Capacité de levage (sur Stabilisateurs) |
4000 KG à 500 mm du talon des fourches |
Hauteur de levage |
24,60 m |
Fourches (mm) |
|
| Longueur | 1200 |
| Largeur | 150 X 50 |
Freins |
|
| de service | Multidisques à bains d’huile avec assistance hydraulique sur les 2 ponts |
| de parking | de type négatif |
Moteur |
Mercedes-Benz |
| Type | OM 904 LA |
| Cylindrée | 4 Cylindres – 4250 cm3 |
| Puissance (ISO/TR 14396) | 150 cv /110 kw |
| Couple de 1200 à 1600 tr/mn | 580 Nm |
| Injection | directe |
| Refroidissement | Par eau |
Transmission |
Hydrostatique à régulation de puissance (pompe à débit variable et moteur hydrostatique à cylindrée variable) |
| Inverseur de marche | Electromagnétique |
| Boîte de vitesse | 2 rapports |
| Vitesses de déplacement maxi | 36 km/h (ou limitée selon règlementation en vigueur) |
Correcteur de devers |
sur pont avant +/- -8° (15%) Pont arrière oscillant avec blocage hydraulique automatique en rotation (supérieure à 15°) |
Stabilisateurs |
4 stabilisateurs télescopiques à commande individuelles ou simutanées |
Rotation totale et continue |
Tourelle montée sur une couronne à denture intérieure. Joint tournant hydraulique Joint tournant électrique |
Hydraulique |
|
| 3 pompes à engrenages | 270 bars/160 L /mn |
Commandes |
|
| 2 mono leviers | à commande électro-hydraulique proportionnelle « Danfoss » pour tous les mouvements |
Réservoirs |
|
| Système de refroidissement | 18 l |
| Huile moteur | 15 l |
| Huile Hydraulique | 200 l |
| Carburant | 203 l |
Dimensions |
|
| Largeur hors tout | 2,43 m |
| Hauteur hors tout | 3,05 m |
| Longeur hors tout | 7,82 m |
| Garde au sol | 0,37 m |
| Effort de traction (daN) | 8200 |
| Poids vide avec fourches (t) | 17,165 |
Document non contractuel susceptible de modification.
Bocat TR40250 |
||||
Performance |
||||
| Hauteur de levage sur stabilisateurs | 24500,00 mm | |||
| Hauteur de levage sur pneus | 21100,00 mm | |||
| Capacité Nominale | 4000 kg | |||
| Capacité à hauteur max./ stabilisateurs | 1700 kg | |||
| Capacité à hauteur max./ pneus | 1500 kg | |||
| Capacité à portée max./ stabilisateurs | 200 kg | |||
| Capacité à portée max./ pneus | 400 kg | |||
| Portée max. sur stabilisateurs | 18410,00 mm | |||
| Portée max. sur pneus | 13000,00 mm | |||
Poids |
||||
| Poids à vide | 17500 kg | |||
Traction |
||||
| Pneus standart | 18-R22,5″ | |||
| Petite vitesse (marche av./marche ar.) | 10,00 km/h | |||
| Grande vitesse (marche av./marche ar.) | 40,00 km/h | |||
Entrainement |
||||
| Entrainement principal | Boite 2 vitesses | |||
| Transmission | Hydrostatique à régulation électro. | |||
| Injection | directe | |||
Moteur |
||||
| Carburant | Diesel | |||
| Refroidissement | Liquide | |||
| Puissance nominale (Din 6271) à 2200 tr/mn | 106 kW (144 cv) | |||
| Couple maxi à 1400 tr/mn | 556,00 Nm | |||
| Nombre de cylindre | 4 | |||
| Cylindrée | 4,40 L | |||
Système hydraulique |
||||
| Type de pompe | Pompe à engrenage double | |||
| Pression de service | 230,00 bar | |||
Temps des cycles |
||||
| Levage – sans charge | 18,00 s | |||
| Abaissement – sans charge | 13,00 s | |||
| Rentrée du télescope portée max.- sans charge | 21,00 s | |||
| Rentrée du télescope hauteur max.- sans charge | 16,00 s | |||
| Sortie du télescope portée max.- sans charge | 28,00 s | |||
| Sortie du télescope hauteur max.- sans charge | 27,00 s | |||
Freins |
||||
| Frein moteur | Hydrostatique | |||
| Freins de stationnement et de secours | Frein négatif à commande électrohydraulique sur essieu arrière | |||
Contenances |
||||
| Essieux et réducteurs av. / ar. | 10 / 10 L | |||
| Huile moteur | 9 L | |||
| Réservoir de carburant | 180 L | |||
| Réservoir Hydraulique | 270 L | |||
Document non contractuel susceptible de modification.
