Elévateur télescopique 3,5 T – 7 m

Devis en ligne

> élévateurs télescopiques

Ajouter

Caractéristiques techniques

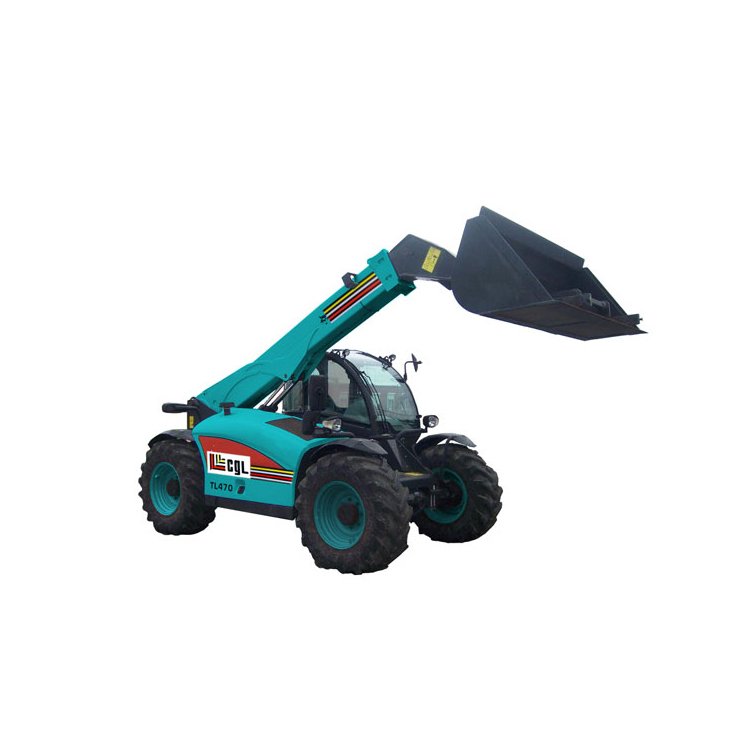

BOBCAT TL 470

Performances

Capacité de levage max. 3500 kg
Hauteur de levage max. 6,957 m
Portée max. 4,002 m
Capacité  de levage à hauteur max. 3000 kg
Capacité de levage à portée max. 1500 kg
Force de cavage 6200 daN

Poids (à vide)

7130 kg

Dimensions

Largeur hors tout 2,3 m
Longueur hors tout (avec tablier) 4,763 m
Hauteur hors tout 2,374 m
Garde au sol 0,43 m
Empattement 2,87 m
Rayon de braquage extérieur (au niveau des pneus) 3,714 m
Rayon de braquage intérieur 1,092 m

Moteur

Marque / Modèle PERKINS / 1104D-44TA
Carburant / Refroidissement Diesel / Liquide
Puissance nominale (DIN 6271) à 2200 tr/min 74,5 (100)
Couple max. à 1400 tr/min 410
Nombre de cylindres 4
Cylindrée 4,4 l

Traction

Pneumatiques standards 400/70-20
1er rapport / petite vitesse (option 40 km/h) 6(6) km/h
1er rapport / grande vitesse (option 40 km/h) 11(12) km/h
2ème rapport / petite vitesse (option 40 km/h) 16(18) km/h
2ème rapport / grande vitesse (option 40 km/h) 30 (40) km/h

Système d’Entrainement

Transmission Hydrostatique à régulation électronique
Entrainement principal Moteur hydrostatique + boîte 2 rapports

Freins

Freins de service Disques immergés dans l’huile
Freins de stationnement et de secours Frein négatif à commande hydraulique

Système hydraulique

Type de pompe Pompe à engrenage avec valve LS
Débit max. 100 L/min
Pression de service 255 bars

Abaque de charge TL 470 sur pneus.

Abaque TL 470

Document non contractuel susceptible de modifications.

Documentation téléchargeable

Informations complémentaires

Capacité (t)

4T

Hauteur de levage (m)

6-7

Portée maxi (m)

3,40 – 4

Stabilisateur

Non

Télécharger en PDF
