Caractéristiques techniques

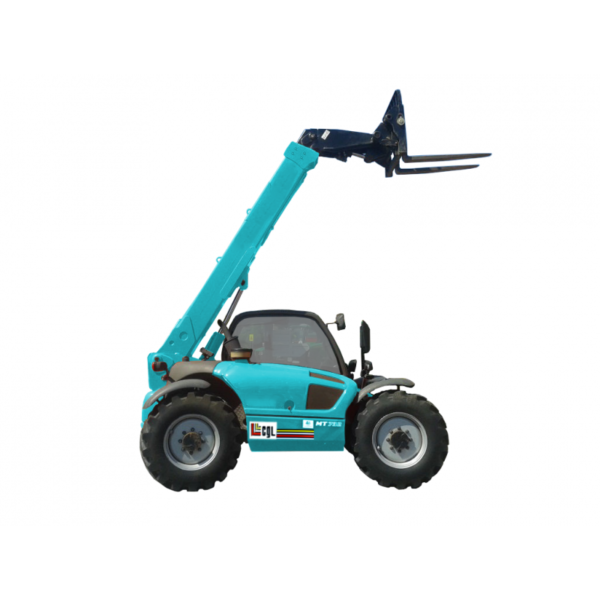

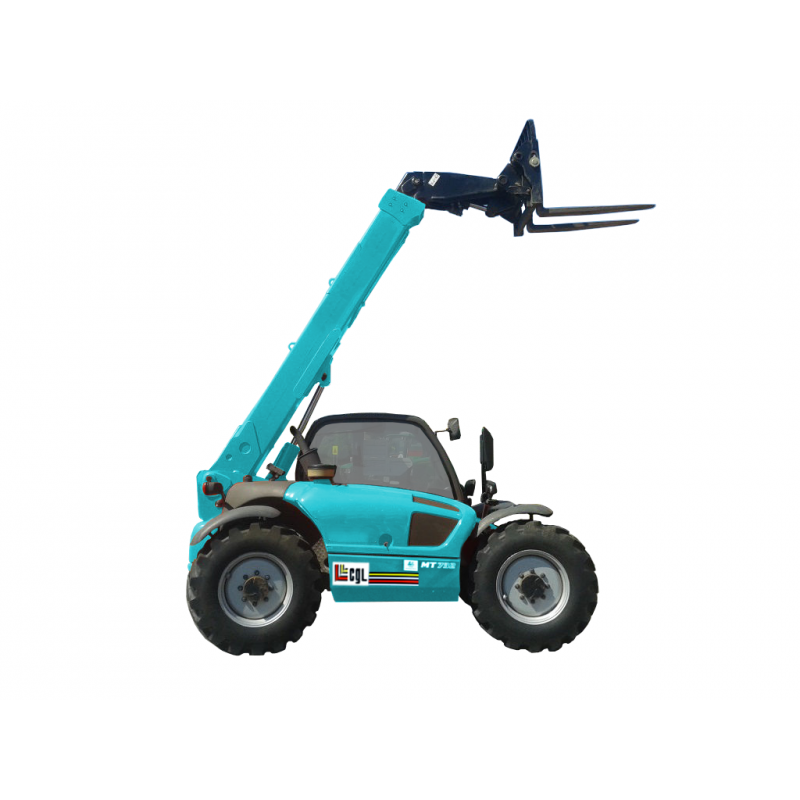

Elévateur Télescopique 2.5 T / 3.2 T – 7m |
||
| MT 732 | ||
Capacité à 500 mm du talon des fourches |
3200 kg | |
| Charge de basculement à portée maximum | 1620 kg | |
| Effort d’arrachement avec benne suivant ISO 8313 | 8400 daN | |
Hauteur de levage |
6,90 m | |
| Temps à vide/ en charge (m/s) | ||
| Levage | 6,7/7,3 | |
| Descente | 5/4,7 | |
| Rentrée télescope | 3,3/3 | |
| Sortie télescope | 6,3/6,8 | |
| Temps à vide (en s) | ||
| Cavage | 2,8 | |
| Déversement | 2,3 | |
Pneumatiques |
400/80 – 24 156 A8 TL | |
Fourches (mm) |
||
| Longueur | 1200 | |
| Largeur * épaisseur | 125*45 | |
| Ecartement maxi à l’extérieur des fourches | 1040 | |
| Rotation du tablier | 126° | |
Freins |
Multidisques à bain d’huile sur les 2 ponts | |
Moteur |
PERKINS | |
| Type | 1104C – 44 | |
| Cylindrée | 4 Cylindres – 4400 cm3 | |
| Puissance (DIN 6270 B) | 84 CV (61.5 kw) | |
| Régime nominal | 2750 tr/mn | |
| Coule maxi | 302 Nm à 1400 tr/mn | |
| Injection | directe | |
| Refroidissement | par eau | |
Transmission |
A convertisseur de couple | |
| Inverseur de marche | Electro – Hydraulique | |
| Vitesse avant et arrière | 4/4 | |
| Vitesse de déplacement maxi | 25 km/h | |
Hydraulique |
||
| Pompe à engrenages | 240 bars / 105 l / mn | |
| Diviseur de débit prioritaire pour la direction | ||
Réservoirs |
||
| Système de refroidissement | 18,5 l | |
| Huile moteur | 10,5 l | |
| Huile Hydraulique | 125 l | |
| Huile transmission | 15,5 l | |
| Carburant | 120 l | |
Poids à vide (avec fourches) |
7250 kg | |
| Largeur hors tout | 2,26 m | |
| Hauteur hors tout | 2,30 m | |
| Rayon de braquage (extérieur roues) | 3,67 m | |
| Longueur au tablier | 4,77 m | |
| Garde au sol | 0,44 m | |
| Effort de traction | 8400 daN | |
Abaque de charge |
||
 |
||
Document non contractuel susceptible de modification.
